⚡ Bac Pro MELEC · Domotique & gestion de l’énergie
Wiser
Wiser
Schneider Electric
Un module de formation autonome pour comprendre l’écosystème Wiser Home : architecture, matériels, câblage, communication Zigbee, automatismes, gestion de l’énergie et diagnostic.
Progression du parcours
✓Architecture
✓Câblage
✓Énergie
✓Quiz final
Parcours progressif : chaque onglet construit une compétence générale sur Wiser. Les TP sont des applications séparées qui peuvent ensuite réutiliser ces acquis.
1. Comprendre l’architecture Wiser
Comprendre comment les différents niveaux du système communiquent entre eux.
Réseau IP / Wi-FiRéseau local du logement
↔Passerelle WiserInterface IP / Zigbee
↔Réseau ZigbeeCommandes, actionneurs, capteurs et mesures
La passerelle constitue le point de liaison entre l’environnement IP/Wi-Fi et les équipements Wiser compatibles. Les actionneurs agissent sur les charges, les capteurs fournissent des informations et les commandes permettent l’interaction locale.
À retenir : Wi-Fi/IP et Zigbee n’ont pas le même rôle. Le réseau IP relie la passerelle à l’environnement numérique ; Zigbee assure la communication avec de nombreux équipements Wiser compatibles.
Je peux expliquer à l’oral le rôle de la passerelle, du Wi-Fi/IP et du réseau Zigbee.
2. Identifier les matériels
Découvrez les différentes familles de matériels et associez chaque équipement à sa fonction.
Pour chaque matériel, repérez sa référence, son alimentation, son mode de communication et surtout sa fonction dans l’installation.
- Passerelles : liaison entre le réseau IP/Wi-Fi et les équipements communicants.
- Éclairage : commandes, relais, micromodules et variateurs.
- Volets roulants : commandes murales et micromodules moteur.
- Prises et énergie : commande de charges, mesure de consommation et pilotage énergétique.
- Capteurs : informations utilisées par les automatismes et scénarios.
Objectif : choisir une famille de matériel à partir d’un besoin fonctionnel, et non à partir d’un montage appris par cœur.
Réseau
Passerelles & communication
Les équipements qui relient l’installation Wiser, le réseau IP/Wi-Fi et le réseau Zigbee.
CCT501801
Passerelle Wiser génération 2
Passerelle Wiser de génération récente permettant de relier les équipements compatibles à l’écosystème Wiser Home.
Alimentation : Alimentation 5 V CC via USB-C
Éclairage
Éclairage & variation
Commandes, relais, micromodules et variateurs destinés au pilotage de l’éclairage.
CCT5011-0002W
Micromodule Wiser pour interrupteur
Micromodule encastré permettant de rendre un circuit d’éclairage commandable localement et depuis l’écosystème Wiser.
Alimentation : Réseau 230 V selon notice constructeur
S520530W
Wiser Odace - bouton-poussoir / relais connecté 10 A
Commande connectée d’éclairage combinant commande locale et communication Zigbee dans l’écosystème Wiser.
Alimentation : 230 V selon notice constructeur
CCT5010-0003
Micromodule Wiser variateur de lumière
Permet la variation d’éclairage et le pilotage par Wiser Home ou commande locale.
Alimentation : Avec ou sans neutre selon configuration et notice
Volets
Volets roulants
Commandes murales et micromodules pour motorisations de volets roulants.
CCT5015-0002W
Micromodule Wiser pour volet roulant
Micromodule Wiser pour commander la montée, la descente et l’arrêt d’un volet roulant, avec commande locale et pilotage connecté.
Alimentation : Réseau 230 V selon notice constructeur

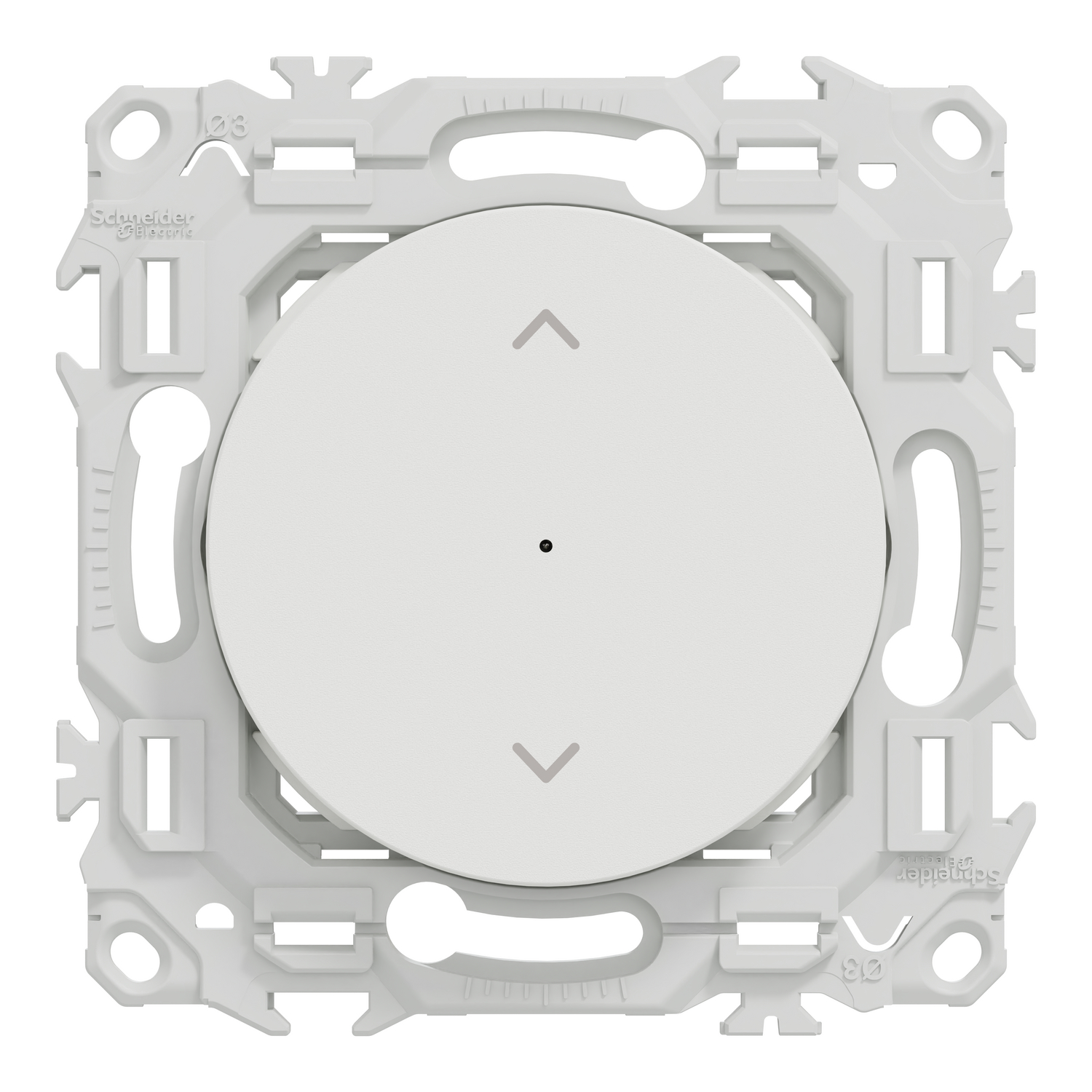

S920567
Interrupteur volet-roulant connecté 4A zigbee
L’interrupteur pour volet roulant Odace permet de commander facilement l’ouverture et la fermeture des volets, aussi bien manuellement que depuis un smartphone ou à l’aide d’un assistant vocal. Compatible avec l’application Wiser, il permet également de piloter les volets à distance et de programmer leur fonctionnement selon des horaires définis ou des événements prédéfinis.
Alimentation : 230V
Énergie
Prises & gestion de l’énergie
Prises connectées, modules de puissance et appareils permettant de mesurer ou piloter des usages énergétiques.
CCTFR6500
Prise intelligente Wiser
Pilote un appareil branché et permet le suivi de sa consommation dans Wiser Home.
Alimentation : 230 V - prise enfichable
R9M60
PowerTag Resi9 monophasé
Mesure l’énergie du circuit ou de l’installation et permet des fonctions de suivi énergétique.
Alimentation : Installé au tableau selon notice
Compléments
Capteurs, kits & compléments
Autres équipements utiles pour enrichir une installation Wiser et construire des automatismes.
CCT591012
Détecteur d’ouverture porte / fenêtre Wiser
Détecte l’ouverture ou la fermeture et peut déclencher une automatisation.
Alimentation : PileObjectif : savoir choisir une famille de matériel à partir d’un besoin : commander, faire varier, motoriser, mesurer, automatiser ou superviser.
Je sais classer les appareils en passerelle, commande/actionneur, capteur et mesure.
3. Laboratoire virtuel de câblage
Le laboratoire propose plusieurs situations indépendantes pour découvrir les principales fonctions Wiser. Choisissez un exercice, réalisez les liaisons fonctionnelles puis validez-le. Les matériels peuvent être déplacés librement et les conducteurs restent attachés aux bornes.
Important : les schémas du laboratoire sont des supports pédagogiques. Les positions de bornes configurées avec une vraie photo sont utilisées en priorité ; sinon le module affiche un repérage fonctionnel simplifié. Pour un câblage réel, la notice constructeur de la référence exacte et les règles de sécurité électrique restent prioritaires.
Progression du laboratoire0 / 3 exercices obligatoires réalisés
Exercice
Alimentation 230 V
L
N
PE
4. Association et création de l’installation
Le câblage ne suffit pas : les équipements doivent rejoindre le système.
- Créer ou ouvrir l’installation dans Wiser Home.
- Ajouter la passerelle puis les équipements compatibles.
- Placer chaque appareil dans la bonne pièce.
- Nommer clairement les charges et commandes.
- Tester la commande locale puis la commande depuis l’application.
Le module simule cette logique : l’objectif n’est pas de reproduire l’application à l’identique mais de comprendre l’ordre professionnel de mise en service.
Cliquez les étapes dans l’ordre professionnel.
5. Automatismes et scénarios
Créer une installation connectée ne se limite pas à commander une lampe depuis un téléphone.
Un automatisme associe un évènement, éventuellement une condition, puis une ou plusieurs actions.
Exemple : porte d’entrée ouverte → si le mode « absent » est actif → allumer l’éclairage d’entrée pendant une durée définie.
Dans l’activité, vous devrez remettre les blocs dans le bon ordre et choisir les équipements cohérents.
Construisez le scénario demandé.
6. Gestion de l’énergie
Wiser permet également d’aborder la mesure et le pilotage énergétique.
Avec un capteur PowerTag installé au tableau et la passerelle compatible, l’utilisateur peut suivre la consommation. Certaines fonctions permettent aussi de réduire ou couper temporairement des charges pilotables lorsque la puissance appelée devient trop élevée.
Approche MELEC : identifier les charges prioritaires et non prioritaires, distinguer mesure et action, puis justifier une stratégie de délestage.
Situation : la puissance appelée est trop élevée. Sélectionnez les charges que vous délesteriez en priorité sans couper un usage sensible.
Cliquez sur les charges à délester.
7. Maintenance et diagnostic
Un système connecté se dépanne en séparant les fonctions : alimentation, charge, commande locale, Zigbee, passerelle et réseau IP.
Exemple de raisonnement : si la lampe fonctionne avec le bouton local mais pas depuis l’application, le circuit de puissance et la charge sont probablement opérationnels. Il faut ensuite contrôler l’association Zigbee, la passerelle et le réseau.
À l’inverse, si aucune commande ne fonctionne, la recherche commence par l’alimentation, le câblage, la protection et la charge.
Symptôme : la lampe fonctionne avec le bouton-poussoir local, mais elle ne répond plus depuis Wiser Home.
Quelle piste contrôlez-vous en priorité ?
Choisissez une réponse et justifiez-la.
8. Test de validation
Vous devez obtenir au moins 70 % pour valider le parcours théorique.
Le résultat apparaîtra ici.
9. Synthèse du parcours Wiser
Vous avez terminé le parcours général. Cette synthèse vérifie que vous savez relier les différentes fonctions du système entre elles.
✓Expliquer l’architecture Wi-Fi / passerelle / Zigbee
✓Identifier les grandes familles de matériels Wiser
✓Repérer des bornes et construire un raccordement logique
✓Décrire l’association et l’affectation d’un équipement
✓Construire un scénario déclencheur / condition / action
✓Raisonner sur la consommation et le pilotage énergétique
✓Appliquer une méthode simple de diagnostic
✓Quiz final réussi
Parcours terminé. Ce module est indépendant des TP. Votre professeur peut ensuite proposer différentes activités pratiques qui mobilisent tout ou partie de ces connaissances.
