Ambiance
Repère la zone ou la pièce de l'installation. En point-à-point, la commande et l'actionneur utilisent la même valeur A.
⚡ Bac Pro MELEC • Domotique
MyHOME Lab
Comprendre le BUS SCS MyHOME de Legrand et s'entraîner à la configuration physique par cavaliers : point-à-point, ambiance, groupe et commande générale.
🎛️CommandeA • PL • M
BUS SCS 2 fils
⚙️ActionneurA • PL • G
💡
🎯 Parcours conseilléProgression dans le module
0 %
1
Repère 1Architecture BUS / SCS
2
Repère 2Cavaliers et configurateurs
3
Repère 3Commandes Céliane
4
Repère 4Logiques de commande
5
Repère 5Simulations de configuration
6
Repère 6Schémas & câblage
7
Repère 7Quiz de connaissances
Accès libre : le cours, le quiz, le simulateur de cavaliers et le simulateur de câblage peuvent être utilisés dans l'ordre souhaité. Le parcours ci-dessus sert uniquement de repère.
📘 Les bases
Comprendre l'adressage MyHOME
Quatre notions suffisent pour commencer à raisonner sur une installation.
Point lumière
Repère le point commandé dans une ambiance. Le couple A + PL constitue l'adresse point-à-point.
Groupe
Permet de regrouper des actionneurs situés dans des ambiances différentes et de les piloter ensemble.
Mode
Définit le comportement de certaines commandes. La V1 du simulateur exploite notamment O/I, ON, OFF et PUL.
🎛️ Commandes Céliane

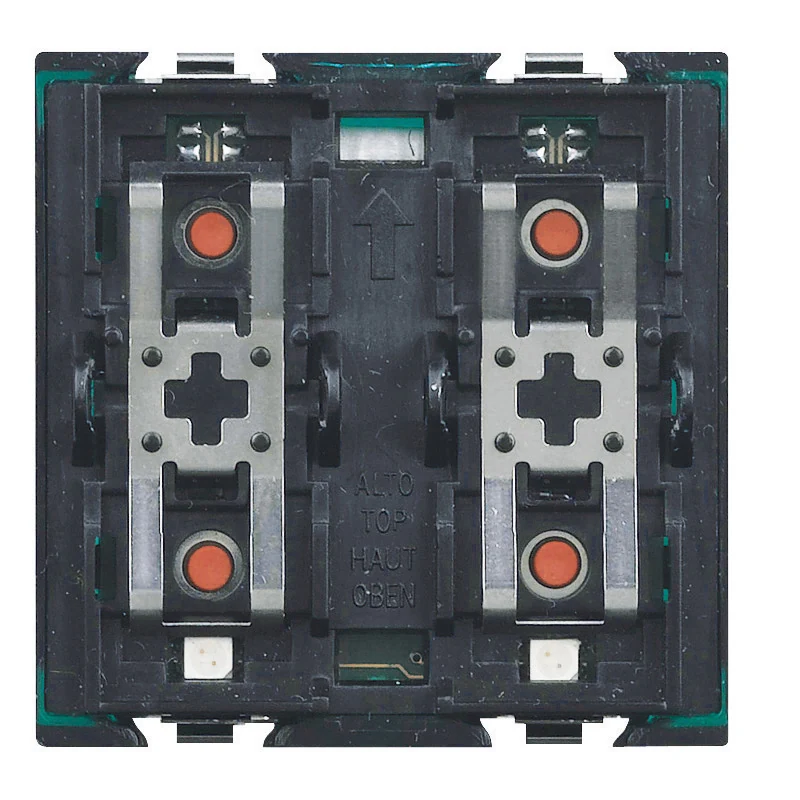

067552 / 067553 : simple, double, poussoir ou bascule ?
Observe les mécanismes et entraîne-toi à reconnaître les sous-manettes grises et noires grâce à une activité interactive de configuration.
Ouvrir l'activité Céliane →
🧠 Les 4 commandes à connaître
À qui la commande s'adresse-t-elle ?
A=2PL=3
Point-à-point
Commande uniquement l'actionneur possédant A=2 et PL=3.
A=AMBPL=2
Ambiance
Commande tous les actionneurs appartenant à l'ambiance A=2.
A=GRPL=1
Groupe
Commande tous les actionneurs portant le groupe G=1, quelle que soit leur ambiance.
A=GENPL=—
Générale
Adresse l'ensemble des actionneurs de l'installation.
🧩 Exercices
Installations disponibles
Chaque défi possède une installation, une consigne et une configuration attendue.
Apprentissage
Niveau 1
1. Une lampe en point-à-point
Une commande doit piloter uniquement le plafonnier de l’entrée.
Lancer l'exercice →
Apprentissage
Niveau 2
2. Deux éclairages indépendants
Une chambre possède un plafonnier et une applique commandés séparément.
Lancer l'exercice →
Ambiance
Niveau 3
3. Commander tout le salon
Trois éclairages appartiennent à la même ambiance A=3.
Lancer l'exercice →
Groupe
Niveau 4
4. Groupe circulation
Les éclairages de l’entrée, du couloir et de l’escalier sont dans des ambiances différentes mais appartiennent au groupe 2.
Lancer l'exercice →
Générale
Niveau 4
5. Extinction générale
Une commande située près de la sortie doit piloter tous les éclairages de la maison.
Lancer l'exercice →
Dépannage
Niveau 5
6. Dépannage : la lampe ne répond pas
La commande et l’actionneur sont à reconfigurer. Une erreur d’adressage empêcherait la lampe de répondre.
Lancer l'exercice →
👨🏫 Ressource pédagogique
Un module utilisable de plusieurs façons
MyHOME peut être utilisé comme cours autonome, support de révision, activité en classe ou entraînement libre. Les simulateurs permettent de travailler la configuration physique par cavaliers puis le repérage des bornes et le câblage du BUS SCS et de la puissance.
