Bac Pro MELEC · Maison connectée

Z-Wave · Fibaro · eedomus

Comprendre le réseau Z-Wave, préparer le câblage du FGS-222, inclure les périphériques, créer un scénario eedomus sur détection de mouvement, diagnostiquer puis valider le passage au TP réel.

Logo Z-Wave
Progression du parcours0 %
Étape 1

Comprendre le protocole Z-Wave

Z-Wave est un protocole radio conçu pour les automatismes du bâtiment et de l’habitat. En Europe, les équipements classiques fonctionnent principalement autour de 868 MHz. Un réseau Z-Wave classique peut comporter jusqu’à 232 nœuds.

Les équipements alimentés sur secteur peuvent généralement participer au maillage et relayer les communications.

Z-Wave Long Range existe aujourd’hui, mais ce TP porte sur le Z-Wave classique maillé utilisé par le FGS-222 et la box eedomus+ de la maquette.
🔒 Valide d’abord l’étape précédente.
Étape 2

Architecture de l’installation

Le contrôleur eedomus+ gère le réseau. Les actionneurs reçoivent des ordres, commandent les charges et remontent leur état. Les commandes locales restent reliées aux entrées du micromodule.

Réseau IP
Portail / application
↔
eedomus+
Contrôleur Z-Wave
↔
Réseau Z-Wave
FGS-222 · Wall Plug
🔒 Valide d’abord l’architecture.
Étape 3

Identifier les matériels

Contrôleur eedomus+
eedomus+

Contrôleur eedomus+

Contrôleur domotique qui gère le réseau Z-Wave, l’inclusion et le pilotage des périphériques.

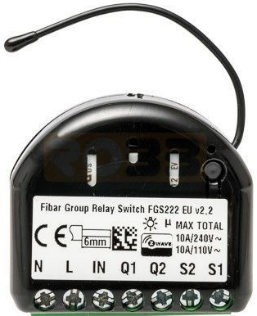

Fibaro Double Relay Switch
FGS-222

Fibaro Double Relay Switch

Micromodule Z-Wave à deux relais indépendants. S1/S2 sont les entrées de commande locale et Q1/Q2 les sorties.

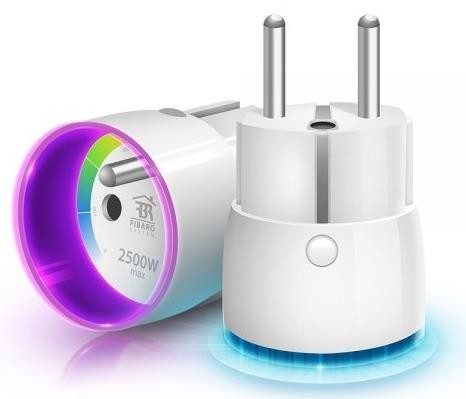

Fibaro Wall Plug
Wall Plug

Fibaro Wall Plug

Prise Z-Wave commandée par le contrôleur ; permet le pilotage d’une charge et, selon version, le suivi de consommation.

🔒 Identifie d’abord le matériel.
Étape 4

Bornes du FGS-222

FGS-222

Clique sur une borne puis associe-lui son rôle.

Borne sélectionnée : —

🔒 Valide d’abord les bornes.
Étape 5

Simulation de câblage du FGS-222

Attention : le FGS-222 travaille sur le réseau 230 V. Les manipulations réelles doivent être effectuées hors tension, sous la responsabilité du professeur, conformément au dossier technique de la maquette et à la notice constructeur.

Choisis la couleur du conducteur, puis clique sur deux bornes pour les relier. Pour réaliser un repiquage, sélectionne une borne puis clique directement sur un conducteur déjà tracé : un point de jonction est créé automatiquement. Pour donner une forme à un fil, clique sur le conducteur sans borne de départ sélectionnée : une poignée bleue apparaît. Tire-la pour courber le fil et le faire passer autour des appareils. Les conducteurs restent devant les appareils et les bornes restent au premier plan.

Couleur : Rouge · Départ : aucun
Alimentation 230 V
L
N
PE
FGS-222
Micromodule Fibaro FGS-222
Lampe L1
Lampe L1
Lampe L2
Lampe L2
BP1
Bouton-poussoir BP1
BP2
Bouton-poussoir BP2
BP3
Bouton-poussoir BP3
Bleu : neutre Vert/jaune : PE Phase, retours et commandes : autres couleurs autorisées Pour une jonction : choisis d’abord une borne puis clique sur un fil. Pour le courber : clique sur le fil puis déplace la poignée bleue.
🔒 Réussis d’abord le câblage virtuel.
Étape 6

Inclusion / exclusion Z-Wave

Avant de pouvoir commander ou paramétrer un appareil depuis la box, il faut l’inclure dans le réseau Z-Wave du contrôleur. Lis le guide ci-dessous, puis remets la procédure dans l’ordre.

Inclusion

Ajouter un appareil au réseau de la box. Le contrôleur lui transmet l’identifiant du réseau (Home ID) et lui attribue un numéro de nœud. Il l’interroge ensuite (« interview ») pour connaître ses fonctions et ses canaux.

Exclusion

Retirer un appareil du réseau. Il perd le Home ID et son numéro de nœud : il redevient « libre » et peut être inclus dans un autre réseau. L’exclusion ne remet pas forcément ses paramètres par défaut : c’est le rôle de la réinitialisation usine.

Règle d’or

Un appareil n’appartient qu’à un seul réseau Z-Wave. Un module déjà utilisé (autre box, autre maquette) doit être exclu avant d’être inclus. N’importe quel contrôleur peut exclure un appareil, même inclus ailleurs : c’est l’exclusion générale.

Pendant l’inclusion, le module doit être à proximité de la box : l’inclusion se fait en communication directe, sans passer par le maillage. On déplace donc la box (ou le capteur sur pile) près de l’appareil, pas l’inverse quand il est câblé.
Procédure d’inclusion dans eedomus, pas à pas
  1. Se connecter sur secure.eedomus.com avec l’identifiant et le mot de passe fournis par le professeur.
  2. Ouvrir la page de configuration de la box avec le bouton « Configuration ».
    Bouton Configuration d’eedomus
  3. Cliquer sur « Ajouter ou supprimer un périphérique ».
    Bouton Ajouter ou supprimer un périphérique
  4. Dans « Périphériques sans fil Z-Wave », cliquer sur « Inclure un périphérique Z-Wave ». La box se met en écoute d’une trame d’inclusion. Selon la version, eedomus propose une inclusion sécurisée ou non sécurisée.
    Inclure un périphérique Z-Wave
  5. Attendre la fin de l’initialisation du mode inclusion.
    Initialisation du mode inclusion
  6. Quand la box demande d’appuyer sur le bouton d’inclusion, lancer le mode apprentissage du module : pour le FGS-222, 3 appuis rapides sur le bouton interne B (tournevis de précision) ou sur le bouton-poussoir relié à S1. La box reste en écoute pendant environ une minute.
    Écran demandant d’appuyer sur le bouton d’inclusion
  7. Laisser l’interview se terminer : la box interroge le module (fonctions, canaux). Ne pas couper l’alimentation ni relancer d’appuis pendant ce temps.
  8. Renseigner les caractéristiques : nom personnalisé, usage et pièce. Le FGS-222 crée deux canaux (Q1 et Q2) : on les nomme par exemple « Éclairage central » et « Éclairage applique », pièce « Chambre ».
    Fiche Caractéristiques du périphérique
  9. Cliquer sur « Sauver » pour terminer l’inclusion, puis tester chaque canal (ON/OFF) depuis le portail puis depuis l’application eedomus.
Procédure d’exclusion dans eedomus
  1. Configuration › Ajouter ou supprimer un périphérique, puis choisir l’exclusion (suppression) d’un périphérique Z-Wave. Le libellé exact varie selon la version de l’interface.
  2. La box se met en mode exclusion et écoute pendant environ une minute.
  3. Faire sur l’appareil le même geste que pour l’inclusion (3 appuis rapides sur B pour le FGS-222, le Wall Plug et le FGMS-001).
  4. La box confirme l’exclusion. L’appareil est libre : il peut être inclus de nouveau.

Supprimer un périphérique dans la liste du portail ne suffit pas : le module garde l’ancien Home ID et refusera une nouvelle inclusion. Il faut une vraie exclusion radio, ou une réinitialisation usine.

Gestes sur chaque appareil de la maquette
AppareilInclusion / exclusionRéveil (appareil sur pile)Réinitialisation usine
FGS-222
secteur
3 appuis rapides sur B ou sur le BP relié à S1. Avec un interrupteur bistable : 3 changements de position.Inutile : alimenté sur secteur, il est toujours à l’écoute.Maintenir B 3 s juste après la mise sous tension, ou exclure le module.
Wall Plug
secteur
3 appuis rapides sur le bouton de la prise (prise branchée).Inutile.Maintenir le bouton jusqu’à la couleur de réinitialisation de l’anneau LED, relâcher puis appui bref (voir notice de la version).
FGMS-001-ZW5
pile
3 appuis rapides sur B : la LED devient bleue.1 appui sur B réveille le capteur et lui fait recevoir les réglages en attente.Maintenir B, relâcher quand la LED est jaune, puis 1 appui bref.

Un appui en trop peut annuler le mode apprentissage : 3 appuis nets, pas 4. Vérifier toujours la notice de la version présente en atelier.

L’inclusion ne marche pas ? Causes fréquentes
  • Module déjà inclus dans un autre réseau → l’exclure (exclusion générale) puis recommencer.
  • Appuis trop lents ou trop nombreux → 3 appuis rapides et réguliers.
  • Module trop loin de la box → rapprocher la box ou le capteur.
  • Entrée S1 câblée sur un interrupteur bistable resté fermé → ouvrir le contact avant l’inclusion.
  • Pile faible sur un capteur → la remplacer.
  • Appareil retiré sans exclusion (module détruit, maquette démontée) : il reste un « nœud fantôme » qui ralentit le réseau. Dans le périphérique eedomus, onglet Paramètres Z-Wave (mode expert), envoyer d’abord une commande pour vérifier qu’il ne répond plus, puis utiliser « Remove failed node ».

Exercice : remets la procédure dans l’ordre

Fais glisser les lignes.

Déclencher le mode apprentissage du FGS-222 (bouton B ou S1 selon la procédure).
Si nécessaire, exclure/réinitialiser le périphérique afin qu’il ne soit rattaché à aucun ancien réseau.
Nommer le périphérique, choisir sa fonction et l’affecter à une pièce puis enregistrer.
Dans eedomus, lancer « Ajouter un périphérique Z-Wave ».
Attendre la détection et la fin de l’interview du périphérique.
🔒 Valide d’abord l’inclusion.
Étape 7

Paramétrer le FGS-222

Chaque appareil Z-Wave possède des paramètres de configuration numérotés, décrits dans sa notice. Ils modifient son comportement : type de bouton, temporisation, état après coupure, sensibilité d’un détecteur… La box les envoie au module par radio.

Modifier un paramètre dans eedomus
  1. Activer le mode expert du compte eedomus (réglage avancé, demandé par le professeur).
  2. Configuration › ouvrir le périphérique (par exemple le canal Q1 du FGS-222) › Modifier.
  3. Aller dans le dernier onglet, « Paramètres Z-Wave », puis choisir la commande de configuration (COMMAND_CLASS_CONFIGURATION).
  4. Saisir le numéro du paramètre, la valeur et la taille en octets (1, 2 ou 4) donnés par la notice, puis envoyer.
  5. Vérifier l’historique de la commande : TRANSMIT_COMPLETE_OK indique que le module a bien reçu le réglage. Tester ensuite le fonctionnement réel.

Appareil sur pile (FGMS-001) : la commande reste « reçue » par la box et n’est transmise qu’au prochain réveil du capteur. Pour l’appliquer tout de suite, appuyer une fois sur B pour le réveiller.

Notice des paramètresChoisis un appareil puis la fonction recherchée : le numéro du paramètre et ses valeurs s’affichent.
Voir tous les paramètres de cet appareil

Exercices : paramétrer depuis la box eedomus

Pour chaque mission, lis le cahier des charges, cherche le bon paramètre dans la notice ci-dessus, puis envoie-le depuis la console. L’étape est validée quand les 3 missions sont réussies.

Cahier des charges

Les lampes L1 et L2 sont commandées par des boutons-poussoirs monostables (BP1, BP2, BP3). Le FGS-222 sort d’usine réglé pour un interrupteur bistable : à chaque appui, la lampe s’allume puis s’éteint aussitôt. Corrige le réglage du module.

eedomus · Paramètres Z-WaveDouble Relay Switch FGS-222 · nœud 4
Mode expert
Historique des commandes
  1. Aucune commande envoyée.

Le paramétrage logiciel ne remplace jamais la vérification du câblage et de la notice du matériel.

🔒 Valide d’abord le paramétrage.
Étape 8

Inclure le Wall Plug

Fibaro Wall Plug

Wall Plug

La procédure exacte d’activation dépend de la version. Replace les opérations dans l’ordre avant de valider.

Déclencher le mode inclusion du Wall Plug selon sa notice.
Vérifier que la prise n’est pas déjà rattachée à un autre réseau et l’exclure si nécessaire.
Nommer le périphérique, l’affecter à la pièce puis tester sa commande.
Lancer l’ajout d’un périphérique Z-Wave depuis eedomus.
🔒 Termine d’abord l’inclusion du Wall Plug.
Étape 9

Inclure le détecteur de mouvement FGMS-001-ZW5

Fibaro Motion Sensor FGMS-001-ZW5
FGMS-001-ZW5

Fibaro Motion Sensor

Détecteur Z-Wave sur pile. Pour l’inclusion avec eedomus : place le capteur près du contrôleur, lance l’ajout Z-Wave puis effectue 3 appuis rapides sur le bouton B.

eedomus indique un triple clic sur B ; la LED du capteur devient bleue pendant l’opération.

Box eedomus+
Simulation eedomus+Prêt à lancer l’inclusion
En attente de lancement
Bouton B
0 / 3 appuis
Périphérique détecté
Fibaro Motion Sensor FGMS-001-ZW5
🔒 Inclus d’abord le détecteur FGMS-001-ZW5.
Étape 10

Scénario eedomus : mouvement → lampe centrale

Objectif : lorsque le FGMS-001-ZW5 détecte un mouvement, la box eedomus commande le canal Q1 du FGS-222 afin d’allumer la lampe centrale L1. Dans eedomus, ce fonctionnement correspond à une programmation/règle d’éclairage sur mouvement.

Détecteur FGMS-001-ZW5Détecteur mouvementAucun mouvement
→
eedomus+eedomus+Analyse la règle
→
Lampe centrale L1Lampe centrale L1Éteinte
Construis la règle
SI
ALORS
Cette activité valide uniquement l’allumage. Une extinction automatique demanderait une temporisation ou une seconde règle : elle n’est pas imposée dans ce scénario.
🔒 Valide d’abord le scénario eedomus.
Étape 11

Diagnostic : le module n’est pas détecté

Situation :

Le FGS-222 est alimenté et fonctionne localement. eedomus est en mode inclusion, mais le module n’apparaît pas après plusieurs essais. L’installation a déjà été utilisée avec une autre box auparavant.

🔒 Valide d’abord le diagnostic.
Étape 12

Quiz final

Seuil de validation : 80 %.

1. Un FGS-222 fonctionne localement mais refuse de s’inclure dans eedomus après avoir été utilisé avec une autre box. Quelle action doit être essayée en priorité ?
2. Quelle borne reçoit la commande locale du premier canal sur le FGS-222 ?
3. Quelle est la capacité maximale théorique d’un réseau Z-Wave classique ?
4. Quel paramètre du FGS-222 permet de choisir le type de commande locale (momentanée ou bistable) ?
5. Sur le FGS-222, quelle borne reçoit la phase d’alimentation électronique du module ?
6. Quelle propriété explique le fonctionnement maillé du Z-Wave classique ?
7. Tu modifies un paramètre du détecteur FGMS-001-ZW5 dans eedomus, mais la commande reste en attente. Pourquoi ?
8. Dans quelle bande de fréquences fonctionne principalement le Z-Wave classique en Europe ?
9. Avec des boutons-poussoirs monostables, quelle valeur faut-il affecter au paramètre 14 du FGS-222 ?
10. Un module FGS-222 a été supprimé de la liste du portail eedomus sans exclusion radio. Que se passe-t-il si on tente de l’inclure de nouveau ?
11. Dans cette installation, quelle fonction correspond le mieux à la box eedomus+ ?
12. Sur le FGS-222, quelle description correspond à Q1 et Q2 ?
🔒 Réussis d’abord le quiz final.
Étape 13

Passage au TP réel

Avant toute intervention sur la maquette, l’élève se déclare prêt. Le professeur retrouve cette étape dans Classes & parcours et donne l’autorisation finale.

Sources techniques utilisées pour le module

Notice FIBARO FGS-222 ; documentation eedomus sur l’inclusion/exclusion Z-Wave ; documentation Z-Wave Alliance / Silicon Labs pour l’adressage du réseau classique. Vérifier la notice exacte du matériel présent en atelier avant le câblage réel.
